Подземные конструкции и узлы

Гидроизоляция вводов коммуникаций

Name: Гидроизоляция вводов коммуникаций материалами Пенетрон - инструкция
Uploaded: 2021-04-11T21:59:45-07:00
Duration: 2 min 17 s
Channel: Penetron Russia
Description: Официальная инструкция ГК «Пенетрон» по гидроизоляции вводов коммуникаций материалами системы. Применимость решения зависит от материала трубы, гильзы, состояния бетона и подвижности узла.

Если в проходке есть гильза, проверяют два контакта:труба — гильза и гильза — стена. Для бетонного отверстия без гильзы проверяют стенки отверстия и совместимость уплотнения. Нужны оба диаметра,глубина доступа и сведения о действующей линии.

Разобрать мою задачу Примеры расчётов

Исходные данные для выбора системы
Раздельный расчёт поверхностей и узлов
Контроль перед закрытием отделкой

Труба проходит через отверстие в бетонной стене рядом с двумя свободными отверстиями — Для каждой проходки фиксируют размеры трубы, отверстия и доступный контакт.

Новая проходка или течь вокруг действующей линии

Новый узел согласуют до бетонирования. Для уже проложенной трубы устанавливают допустимость остановки, доступ и наличие оболочки. При течи снимают общий вид и участок выхода воды; мокрая нижняя кромка не указывает однозначно на повреждённый контакт.

Не вскрывайте действующую коммуникацию ради фотографии. Перед работами определяют её владельца и допустимые операции.

Труба, гильза и окружающая стена

Ведомость включает наружный диаметр трубы, внутренний диаметр гильзы, доступную глубину и толщину стены. Для группы кабелей дополнительно фиксируют число линий и расстояния.

Уплотнение кольцевого зазора и восстановление контакта гильзы с бетоном — разные операции. Их проверяют раздельно, а затем связывают с защитным слоем стены.

Проходка может быть выполнена без гильзы:тогда измеряют бетонное отверстие и оценивают его контактную поверхность. Механическое уплотнение подбирают по подходящей геометрии и инструкции; гильза не предполагается по умолчанию.

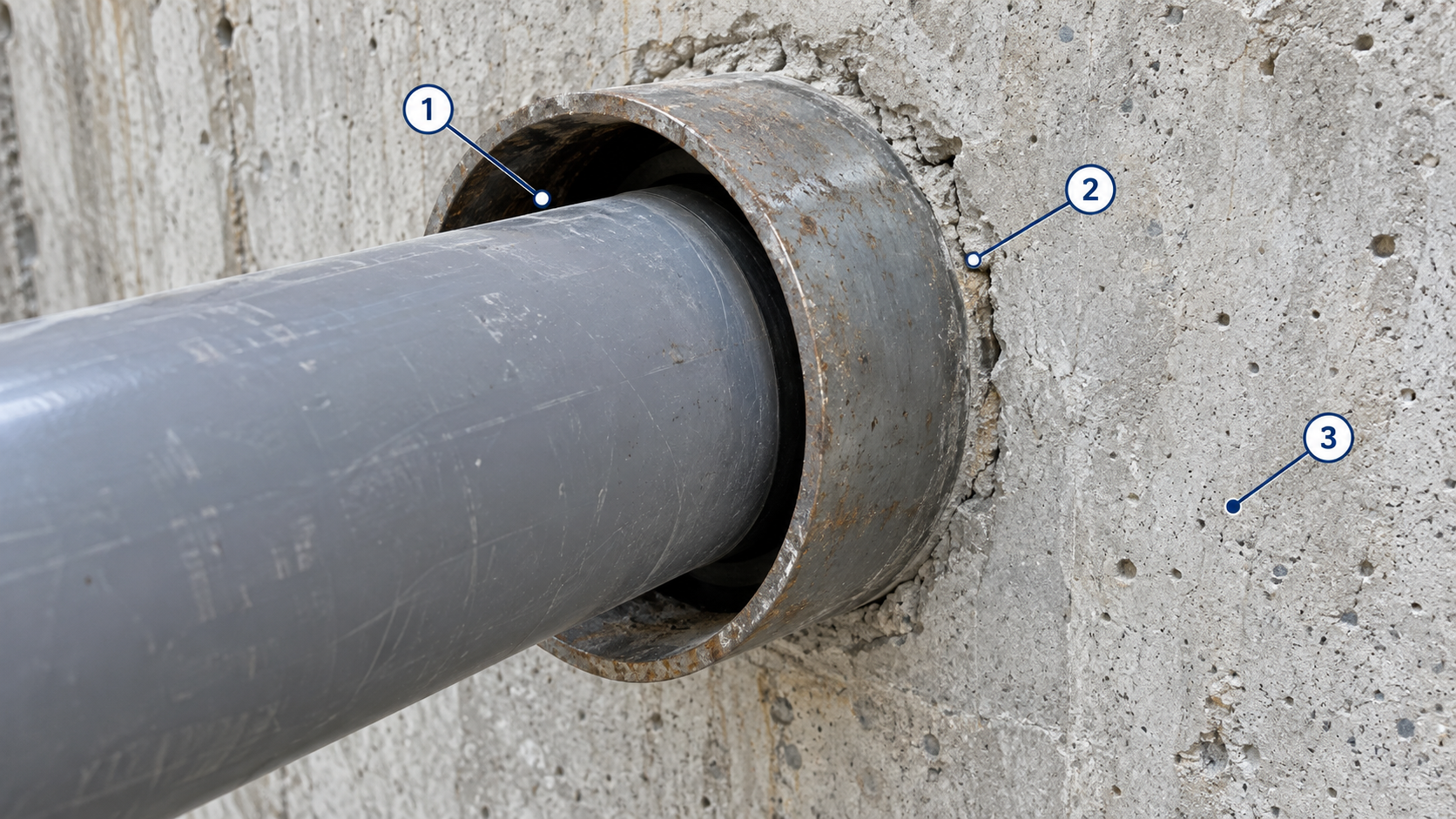

1 — зазор трубы в гильзе. 2 — контакт гильзы с бетоном. 3 — окружающая бетонная поверхность.

Видео производителя: гидроизоляция вводов коммуникаций

Гидроизоляция вводов коммуникаций материалами Пенетрон - инструкция

Официальная инструкция ГК «Пенетрон» по гидроизоляции вводов коммуникаций материалами системы. Применимость решения зависит от материала трубы, гильзы, состояния бетона и подвижности узла.

Источник: ГК «Пенетрон», официальный канал Penetron Russia.

Penetron Russia Официальный источник

Когда применимо

Гидроизоляция проходок коммуникаций через бетон по системе производителя.
Обсуждение отдельных контактов гильза–бетон и коммуникация–гильза.

Границы применения

Показана технология материалов системы «Пенетрон». Размеры, подвижность и основание каждого ввода проверяют отдельно.
Водозащита проходки не подтверждает её противопожарные характеристики; для огнезаделки нужна отдельная конструкция.

Открыть видеоплеер Свернуть и остановить видео

Гидроизоляция вводов коммуникаций материалами Пенетрон - инструкция

Оригинал видео ↗

Открыть видео на сайте источника

Источники раздела

DOYMA Curaflex Nova Uno/Uno-T, инструкция04.2025Независимая QA:HTTP200,SHA b49e37f0f7770e172d6a7a8cae0588fb2426ce487e7bf15f0fdb717220c8e458. Конкретный типоразмер/нагрузка выбираются по инструкции. Не подтверждает противопожарные свойства.
Пенетрон-Россия — СТО 6658209531-006-2020, узлы и швыПолучен фрагмент первичного документа; нельзя переносить эту геометрию на подвижный контакт трубы или на неизвестный объём инъекции.

Конструкции и рабочие узлы

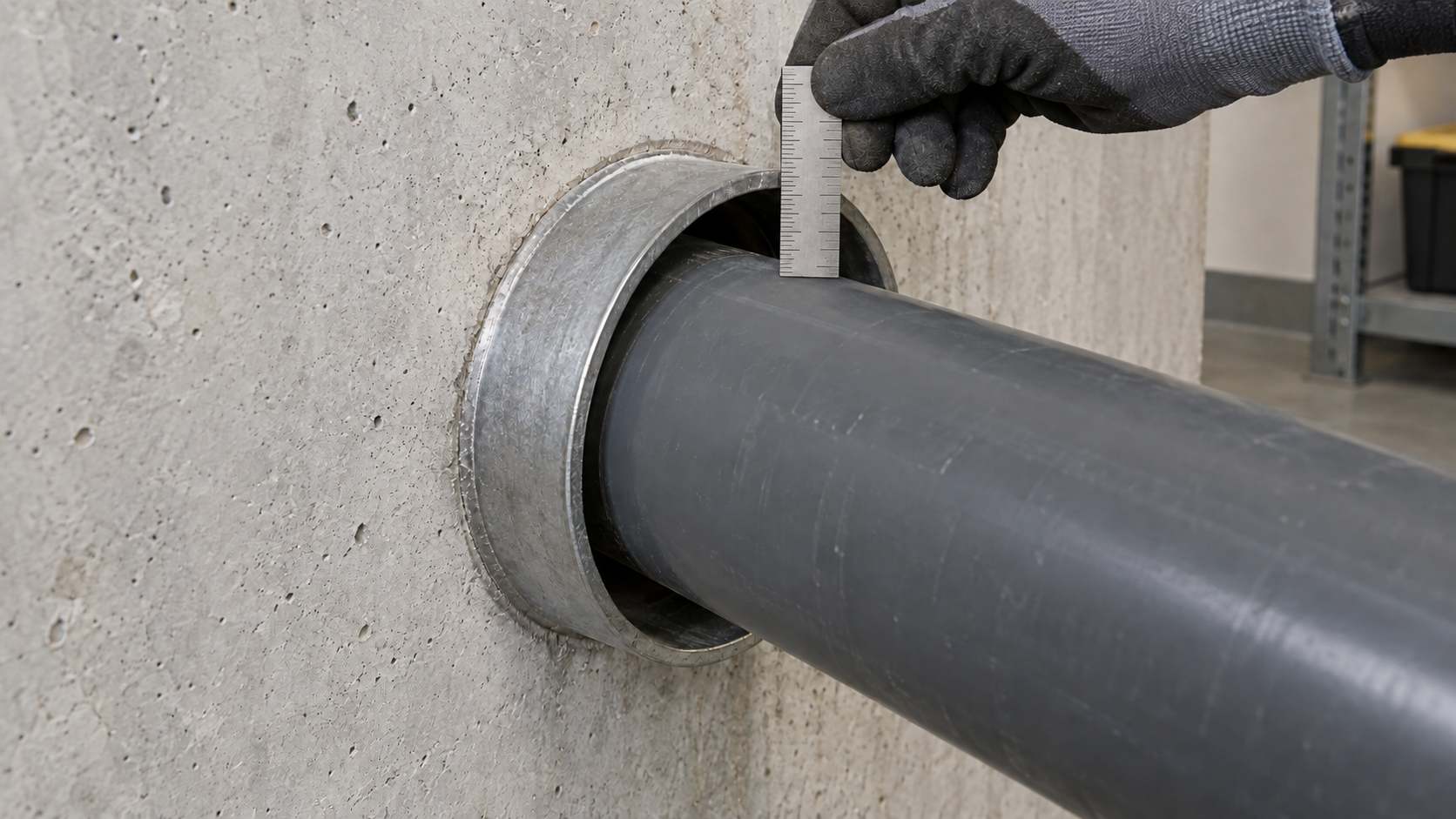

Рука в перчатке держит линейку у зазора между трубой и металлической гильзой в бетонной стене — Проверка доступного зазора между трубой и гильзой

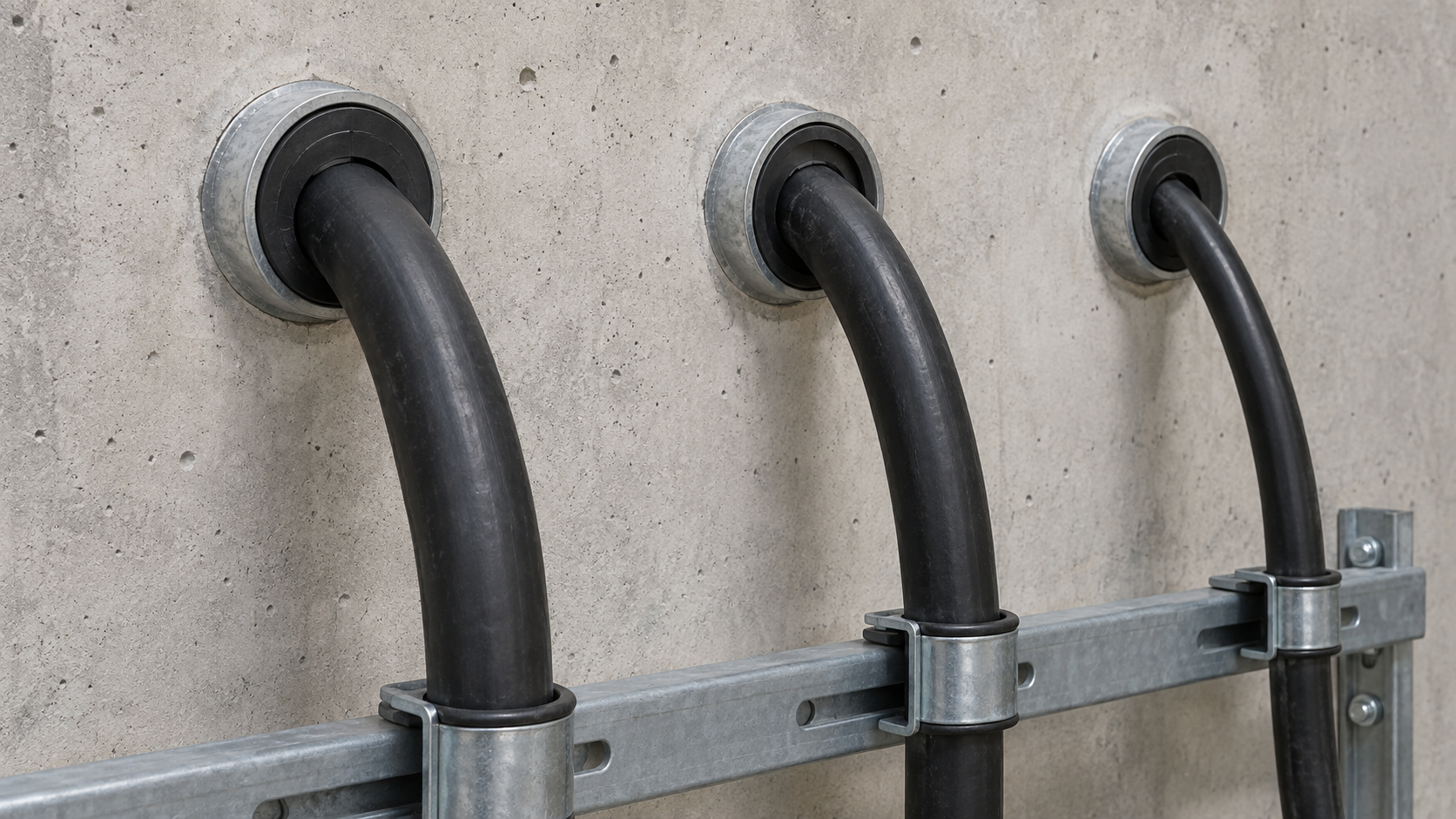

Три кабеля проходят через отдельные гильзы с чёрными кольцами в бетонной стене и закреплены на опорной рейке — Отдельные кабельные проходки и крепление коммуникаций у стены

Подвижность трубы и состояние гильзы

До подбора уплотнения проверяют опоры, коррозию, овальность гильзы и состояние контактной поверхности. Даже небольшой зазор нельзя считать неподвижным без сведений о сети.

Разъёмная механическая вставка может монтироваться вокруг существующей линии при подходящей геометрии. Она не становится опорой трубопровода и не подтверждает огнестойкость проходки.

Подвижность трубы и состояние гильзы
Условие проходки	Что меняется в подборе	Что проверить
Гильза имеет подходящую геометрию и доступный контакт	Можно подбирать уплотнение по фактическому типоразмеру	Диаметры, зазор, контактные поверхности и состояние гильзы
Линия уже смонтирована	Разъёмная вставка рассматривается при подходящей геометрии	Доступ вокруг трубы, возможность монтажа и положение опор
Труба перемещается либо гильза повреждена	Размер зазора сам по себе не подтверждает пригодность узла	Подвижность линии, коррозию, овальность и необходимость ремонта; уплотнение не заменяет опору

Источники раздела

DOYMA Curaflex Nova Uno/Uno-T, инструкция04.2025Независимая QA:HTTP200,SHA b49e37f0f7770e172d6a7a8cae0588fb2426ce487e7bf15f0fdb717220c8e458. Конкретный типоразмер/нагрузка выбираются по инструкции. Не подтверждает противопожарные свойства.

Выбор узла по месту нарушения

Для геометрически правильной гильзы рассматривают подобранное кольцевое уплотнение. Для пути воды в окружающем бетоне — ремонт установленного дефекта, включая инъекционный вариант. Жёсткий цементный ремонт относится только к согласованному неподвижному минеральному контакту.

Битумная мастика, рулонная лента и жидкое стекло сами по себе не образуют универсальную гермопроходку. Если течёт труба, это отдельная неисправность сети, а не задача замазывания стены.

Выбор узла по месту нарушения
Где нарушена герметичность	Вариант узла	Что проверить до выбора
Между трубой и геометрически правильной гильзой	Кольцевое уплотнение подходящего типоразмера; разъёмное исполнение для существующей линии	Размеры и контактные поверхности, состояние гильзы, опоры и подвижность трубы
В окружающем бетоне либо установленной трещине	Ремонт дефекта, при необходимости — отдельный инъекционный узел	Путь воды, водную нагрузку и необходимость предварительно остановить активный приток
В неподвижном минеральном контакте гильзы с бетоном	Согласованный жёсткий цементный ремонт контакта	Неподвижность и пригодность основания; не подменять этим уплотнение трубы внутри гильзы
В самой трубе или её соединении	Ремонт действующей инженерной сети	Место повреждения и порядок доступа к линии; замазывание стены не устраняет неисправность трубы

Источники раздела

Sika Injection-201 CE, техническое описание, февраль 2021Прочитан PDF. Белорусская редакция, не подтверждение доступности продукта в России. Не используется как норма расхода по погонному метру.
Пенетрон-Россия — СТО 6658209531-006-2020, узлы и швыПолучен фрагмент первичного документа; нельзя переносить эту геометрию на подвижный контакт трубы или на неизвестный объём инъекции.
DOYMA Curaflex Nova Uno/Uno-T, инструкция04.2025Независимая QA:HTTP200,SHA b49e37f0f7770e172d6a7a8cae0588fb2426ce487e7bf15f0fdb717220c8e458. Конкретный типоразмер/нагрузка выбираются по инструкции. Не подтверждает противопожарные свойства.

Что предъявить перед закрытием проходки

Зафиксируйте размеры, выбранный типоразмер, подготовку поверхностей, крепление линии и связь со стеновым покрытием. Порядок проверки герметичности выбирают с учётом действующей сети и водной нагрузки.

Количество вводов не заменяет ведомость размеров. В смете выделяют подготовку, комплект узла, работу и испытание; не добавляют материал повторно к ставке, которая уже его включает.

Состав и объёмы

Примеры расчёта стоимости

Расчётные сценарии показывают связь объёмов и ставок. Состав работ и итоговое предложение уточняются по объекту.

Пример закупки материалов: одна гильза: наружный контакт и окружающий бетон

Пример закупки материалов по условной геометрии; это не выполненный объект и не цена герметизации трубы внутри гильзы.
Итог примера включает только закупку перечисленных материалов. Стоимость подготовки, нанесения и остальных работ не рассчитана, не равна нулю и в сумму не включена.
Наружный диаметр условной гильзы 200 мм: длина неподвижного контакта π × 0,20 = 0,628319 пог. м. Соседнее бетонное поле после вычета отверстия — 1 м².
Для минеральной штрабы 25 × 25 мм принят расход Пенекрита 1,5 кг/пог. м: 0,628319 × 1,5 ≈ 0,9425 кг. Делим на 25 кг и округляем вверх — 1 ведро.
Для поля 1 м² принят верхний расход Пенетрона 1,1 кг/м²: потребность 1,1 кг. По сравниваемой фасовке требуется 1 ведро 25 кг. Неиспользованный остаток остаётся в закупленной упаковке.
Неподвижность наружного минерального контакта и пригодность штрабы подтверждают обследованием. Уплотнение трубы внутри гильзы выбирают отдельно.
Розничная котировка Gidroisol относится к фасовке 25 кг и заказу до тонны: в модели допускается не более 39 вёдер каждого сравниваемого материала. При 40 вёдрах и более нужна отдельная проверка цены.

Масштаб даёт арифметический пересчёт при исходных ставках. Он не подтверждает тариф для нового объёма: условия и диапазон источника сохраняются.

Пенетрон, ведро 25 кг: ставка для объёма менее 40 упаковка. За пределами диапазона нужен отдельный расчёт.

Пенекрит, ведро 25 кг: ставка для объёма менее 40 упаковка. За пределами диапазона нужен отдельный расчёт.

Пенетрон, ведро 25 кг: 1 м² × 1.1 кг/м² ÷ 25 кг в упаковке; округление вверх — 1 уп.

Пенекрит, ведро 25 кг: 0.6283185307179586 пог. м × 1.5 кг/пог. м ÷ 25 кг в упаковке; округление вверх — 1 уп.

Итого по перечисленным позициям22 875,00 ₽ — 23 176,00 ₽Формула каждой позиции: объём × ставка. Округление суммы позиции — до копеек.

Открыть калькулятор в новой вкладке

Не включено в расчёт

Все работы, включая подготовку, нанесение, уход за покрытием, обработку узлов, испытания и доступ, не рассчитаны и в закупочный итог не включены.
Монтаж и материал уплотнения трубы внутри гильзы не включены: два независимых сопоставимых прайса узла 110/50 не подтверждены.
Работа по наружному контакту, материал для его сопутствующей обработки и испытание узла не посчитаны.
Доставка, подготовка, демонтаж, доступ к действующей линии, опоры, противопожарная заделка и восстановление отделки не включены.

Объём, ставка и сумма каждой позиции
Позиция	Объём	Ставка	Сумма
Пенетрон, ведро 25 кгМатериал	1 упаковка	13 000,00 ₽ — 13 221,00 ₽за упаковка	13 000,00 ₽ — 13 221,00 ₽
Пенекрит, ведро 25 кгМатериал	1 упаковка	9 875,00 ₽ — 9 955,00 ₽за упаковка	9 875,00 ₽ — 9 955,00 ₽

Пример закупки материалов: бетонное поле между четырьмя проходками

Пример закупки материалов по условной геометрии; это не выполненный объект.
Итог примера включает только закупку перечисленных материалов. Стоимость подготовки, нанесения и остальных работ не рассчитана, не равна нулю и в сумму не включена.
Условная чистая площадь окружающего бетона — 3 м²; отверстия уже исключены из площади.
0,8–1,1 кг/м², в модели взят верхний расход 1,1
Потребность: 3 м² × 1,1 кг/м² = 3,3 кг. Делим на 25 кг и округляем вверх — 1 упаковка.
Фасовку округляем вверх; запас отдельным произвольным процентом не добавлен.
Розничная котировка Gidroisol относится к фасовке 25 кг и заказу до тонны: в модели допускается не более 39 вёдер каждого сравниваемого материала. При 40 вёдрах и более нужна отдельная проверка цены.

Пенетрон, ведро 25 кг: ставка для объёма менее 40 упаковка. За пределами диапазона нужен отдельный расчёт.

Материал: 3 м² × 1.1 кг/м² ÷ 25 кг в упаковке; округление вверх — 1 уп.

Итого по перечисленным позициям13 000,00 ₽ — 13 221,00 ₽Формула каждой позиции: объём × ставка. Округление суммы позиции — до копеек.

Открыть калькулятор в новой вкладке

Не включено в расчёт

Все работы, включая подготовку, нанесение, уход за покрытием, обработку узлов, испытания и доступ, не рассчитаны и в закупочный итог не включены.
Доставка, подготовка, испытание и восстановление отделки не входят.
Самостоятельные уплотнения четырёх проходок не входят в эту закупку.

Объём, ставка и сумма каждой позиции
Позиция	Объём	Ставка	Сумма
Пенетрон, ведро 25 кгМатериал	1 упаковка	13 000,00 ₽ — 13 221,00 ₽за упаковка	13 000,00 ₽ — 13 221,00 ₽

Пример закупки материалов: две гильзы в стене: ремонт контактов

Пример закупки материалов по условной геометрии; это не выполненный объект.
Итог примера включает только закупку перечисленных материалов. Стоимость подготовки, нанесения и остальных работ не рассчитана, не равна нулю и в сумму не включена.
2 × π × 0,20 = 1,256637 пог. м статичного минерального контакта.
Только неподвижная минеральная штраба 25 × 25 мм: 1,5 кг/пог. м
Потребность: 1,256637 пог. м × 1,5 кг/пог. м ≈ 1,885 кг. Делим на 25 кг и округляем вверх — 1 упаковка.
Фасовку округляем вверх; запас отдельным произвольным процентом не добавлен.
Цена Gidroisol относится к фасовке 25 кг для заказа до тонны. В этом примере расчёт ограничен 39 вёдрами (975 кг); для 40 вёдер и более требуется отдельная проверка цены.

Пенекрит, ведро 25 кг: ставка для объёма менее 40 упаковка. За пределами диапазона нужен отдельный расчёт.

Материал: 1.2566370614359172 пог. м × 1.5 кг/пог. м ÷ 25 кг в упаковке; округление вверх — 1 уп.

Итого по перечисленным позициям9 875,00 ₽ — 9 955,00 ₽Формула каждой позиции: объём × ставка. Округление суммы позиции — до копеек.

Открыть калькулятор в новой вкладке

Не включено в расчёт

Все работы, включая подготовку, нанесение, уход за покрытием, обработку узлов, испытания и доступ, не рассчитаны и в закупочный итог не включены.
Доставка, подготовка, испытание и восстановление отделки не входят.
Это не расход инъекционной смолы: объём скрытых пустот неизвестен.
Уплотнение трубы, огнезаделка и стеновое покрытие в расчёт не входят.
Работа по кольцевым контактам не посчитана: нет двух независимо подтверждённых ставок для этих условий; материал Пенетрон для сопутствующей обработки также исключён.

Объём, ставка и сумма каждой позиции
Позиция	Объём	Ставка	Сумма
Пенекрит, ведро 25 кгМатериал	1 упаковка	9 875,00 ₽ — 9 955,00 ₽за упаковка	9 875,00 ₽ — 9 955,00 ₽

Условия расчётов

Примеры показывают только закупку перечисленных материалов по условной геометрии. Стоимость работ неизвестна, не равна нулю и не включена в суммы; примеры не являются выполненными объектами и не складываются в одну смету.
Цены материалов повторно проверены 18.09.2026. Это наблюдения опубликованных предложений, не прайс Гидротепа; конечная стоимость зависит от обследования, узлов, доступа и исключённых работ.
Нижняя и верхняя суммы отражают котировки одинаковых материалов и округление до полной фасовки. Это закупочный диапазон, а не нижняя или верхняя граница стоимости объекта.
Цены одинаковых материалов сопоставлены по двум продавцам. Источники ставок труда сохранены как атрибутированные справочные наблюдения: различия состава и слойности не позволяют складывать эти ставки с закупкой. Ниже приведены отдельные опубликованные ориентиры выполнения работ; они не прибавляются к расчёту закупки материалов и не являются сметой объекта.
Наблюдения стоимости услуги, проверено 18.09.2026: две выбранные строки герметизации мест прохода коммуникаций у независимых подрядчиков — 6 900 и 9 000 ₽ за штуку; границы этой выборки 6 900–9 000 ₽/шт. Injectir — Москва/МО, также другие регионы; CE — общий прайс офисов Москвы и Санкт-Петербурга. Состав строк отличается. Это самостоятельные именованные наблюдения, а не прайс Гидротепа, не весь рынок и не верхняя стоимость объекта. Их нельзя прибавлять к закупочным примерам. Точная цена считается по объекту: запросите смету у инженера.
Construction Engineer: «Гидроизоляция мест ввода коммуникаций» — 6 900 ₽/шт, число без «от» в ячейке. Перечислены устройство и прочистка штрабы, послойное уплотнение безусадочного состава, шпуры и монтаж пакеров, инъектирование, демонтаж пакеров и заделка отверстий. Включение материалов, диаметр ввода и расход не раскрыты. Ставка зависит от сложности; окончательная стоимость после осмотра. НДС и минимальная стоимость заказа в выбранном прайсе не раскрыты; неизвестное не означает ноль.
ИнъектирЪ (injectir.ru): «Герметизация мест прохода коммуникаций» — 9 000 ₽/шт, число без «от» в ячейке. Контекст страницы включает подготовительные и основные мероприятия и стоимость материалов. Расценка ориентировочная; полная стоимость зависит от местонахождения, проживания и характера работ. Выезд за пределы Московской области платный, после договора его стоимость возвращается. Диаметр, конкретная система и расход строки не раскрыты. НДС и минимальная стоимость заказа в выбранном прайсе не раскрыты; неизвестное не означает ноль.

Источники ставок и ограничения

Пенетрон, ведро 25 кгДата проверки: 2026-09-18Наличие конкретной партии не резервировалось. Это цена закупки, не стоимость услуги и не верхний предел сметы. Товар обозначен «до тонны»: модель действует только при числе25кг упаковок меньше40; при40 и выше ставку заново подтверждают.
Пенетрон, ведро 25 кгДата проверки: 2026-09-18Наличие конкретной партии не резервировалось. Это цена закупки, не стоимость услуги и не верхний предел сметы.
Церезит CR 166 A+Б, комплект 32 кгДата проверки: 2026-09-18Наличие конкретной партии не резервировалось. Это цена закупки, не стоимость услуги и не верхний предел сметы.
Церезит CR 166 A+Б, комплект 32 кгДата проверки: 2026-09-18Наличие конкретной партии не резервировалось. Это цена закупки, не стоимость услуги и не верхний предел сметы.
Пенекрит, ведро 25 кгДата проверки: 2026-09-18Наличие конкретной партии не резервировалось. Это цена закупки, не стоимость услуги и не верхний предел сметы. Товар обозначен «до тонны»: модель действует только при числе25кг упаковок меньше40; при40 и выше ставку заново подтверждают.
Пенекрит, ведро 25 кгДата проверки: 2026-09-18Наличие конкретной партии не резервировалось. Это цена закупки, не стоимость услуги и не верхний предел сметы.
Азимут-ВСК: материалы и работа отдельно, шкала объёмовДата проверки: 2026-09-17Прочитана таблица подрядчика17.09.2026. Это опубликованные расчётные ставки, не предложение Гидротепа; требования к фактическому основанию и организации работ остаются.
Construction Engineer: опубликованные ставки выполнения гидроизоляцииДата проверки: 2026-09-17Прайс назван ценами работ; фасовка материала, конечная толщина и сложность в строках не заданы. Подготовка/праймер указаны отдельными работами. Ставки — бюджетные наблюдения, не предельная смета; два предложения не означают среднюю цену рынка.
Construction Engineer — гидроизоляция мест ввода, 6 900 ₽/штДата проверки: 2026-09-18Проверено 18.09.2026. Общий прайс Москва/Санкт-Петербург. Штраба, безусадочный состав, шпуры/пакеры, инъектирование, демонтаж/заделка перечислены; включение материалов, диаметр, расход, НДС и минимальный заказ неизвестны. Цена зависит от сложности.
ИнъектирЪ — герметизация прохода, 9 000 ₽/штДата проверки: 2026-09-18Проверено 18.09.2026, Москва/МО. Включены подготовительные и основные мероприятия и материалы; ориентировочно, зависит от объекта/места/проживания. Выезд вне МО платный с возвратом после договора. Диаметр/расход/НДС/минимальный заказ не раскрыты. Не складывать с закупочным примером.

Уточнить состав и стоимость в MAX Подобрать решение в квизе

Всё уже собрано в сообщение

Без анкеты и номера телефона. Останется вставить текст в чат и отправить.

ВАША ЗАЯВКАГидроизоляция вводов коммуникацийПосмотреть текст целиком

Здравствуйте! Прошу уточнить расчёт.

Гидроизоляция вводов коммуникаций

Пример закупки материалов: одна гильза: наружный контакт и окружающий бетон Пример закупки материалов по условной геометрии; это не выполненный объект и не цена герметизации трубы внутри гильзы. Итог примера включает только закупку перечисленных материалов. Стоимость подготовки, нанесения и остальных работ не рассчитана, не равна нулю и в сумму не включена. Наружный диаметр условной гильзы 200 мм: длина неподвижного контакта π × 0,20 = 0,628319 пог. м. Соседнее бетонное поле после вычета отверстия — 1 м². Для минеральной штрабы 25 × 25 мм принят расход Пенекрита 1,5 кг/пог. м: 0,628319 × 1,5 ≈ 0,9425 кг. Делим на 25 кг и округляем вверх — 1 ведро. Для поля 1 м² принят верхний расход Пенетрона 1,1 кг/м²: потребность 1,1 кг. По сравниваемой фасовке требуется 1 ведро 25 кг. Неиспользованный остаток остаётся в закупленной упаковке. Неподвижность наружного минерального контакта и пригодность штрабы подтверждают обследованием. Уплотнение трубы внутри гильзы выбирают отдельно. Розничная котировка Gidroisol относится к фасовке 25 кг и заказу до тонны: в модели допускается не более 39 вёдер каждого сравниваемого материала. При 40 вёдрах и более нужна отдельная проверка цены. Масштаб всех объёмов 1 = исходные количества. Ставки и единицы остаются прежними. Сначала меняется физический объём, затем нужное количество упаковок округляется вверх. Условия применимости нужно проверить отдельно. Исходные объёмы Масштаб даёт арифметический пересчёт при исходных ставках. Он не подтверждает тариф для нового объёма: условия и диапазон источника сохраняются. Пенетрон, ведро 25 кг: ставка для объёма менее 40 упаковка. За пределами диапазона нужен отдельный расчёт. Пенекрит, ведро 25 кг: ставка для объёма менее 40 упаковка. За пределами диапазона нужен отдельный расчёт. Пенетрон, ведро 25 кг: 1 м² × 1.1 кг/м² ÷ 25 кг в упаковке; округление вверх — 1 уп. Пенекрит, ведро 25 кг: 0.6283185307179586 пог. м × 1.5 кг/пог. м ÷ 25 кг в упаковке; округление вверх — 1 уп. Итого по перечисленным позициям 22 875,00 ₽ — 23 176,00 ₽ Формула каждой позиции: объём × ставка. Округление суммы позиции — до копеек. Открыть калькулятор в новой вкладке Не включено в расчёт Все работы, включая подготовку, нанесение, уход за покрытием, обработку узлов, испытания и доступ, не рассчитаны и в закупочный итог не включены. Монтаж и материал уплотнения трубы внутри гильзы не включены: два независимых сопоставимых прайса узла 110/50 не подтверждены. Работа по наружному контакту, материал для его сопутствующей обработки и испытание узла не посчитаны. Доставка, подготовка, демонтаж, доступ к действующей линии, опоры, противопожарная заделка и восстановление отделки не включены. 1 — зазор трубы в гильзе. 2 — контакт гильзы с бетоном. 3 — окружающая бетонная поверхность. Объём, ставка и сумма каждой позиции Позиция Объём Ставка Сумма Пенетрон, ведро 25 кг Материал 1 упаковка 13 000,00 ₽ — 13 221,00 ₽ за упаковка 13 000,00 ₽ — 13 221,00 ₽ Пенекрит, ведро 25 кг Материал 1 упаковка 9 875,00 ₽ — 9 955,00 ₽ за упаковка 9 875,00 ₽ — 9 955,00 ₽

https://gidrotep.ru/gidroizolyaciya/vvodov-kommunikaciy/

Куда передать заявку?

Эти кнопки тоже копируют заявку и открывают выбранный мессенджер.

Сообщение подготовлено

Нажмите кнопку мессенджера — скопируем текст в буфер обмена.

Текст выше можно скопировать вручную. Открыть MAX

Илья Солдатов с телефоном на фоне бетонной стены — **Илья Солдатов**Главный инженер · Гидротеп

Прямая связь с инженером

Пришлите фото.
Обсудим решение.

Или короткое видео — прямо в чат.

Продолжить разговор

Telegram* WhatsApp*

* Доступ к Telegram и WhatsApp в России ограничен. WhatsApp принадлежит Meta Platforms Inc.; её деятельность по реализации Facebook и Instagram запрещена в РФ как экстремистская.

Четыре причины ошибочного подбора

Один диаметр трубы без размера отверстия или гильзы не позволяет выбрать вставку. Замазанный видимый край может оставить второй контакт. Уплотнение, нагруженное как опора, работает вне назначения.

Гидроизоляция не считается автоматически противопожарной заделкой. Для огнестойкости требуется отдельная подтверждённая конструкция; название герметика такой проверкой не является.

Подбирать уплотнение только по диаметру трубы. Измерьте трубу, отверстие или гильзу и доступную глубину; проверьте допустимый зазор по инструкции системы.

Вертикальная трещина в бетоне с потемнением вокруг — Трещина и следы на поверхности бетона

Замазывать край, не проверяя соседний бетон. Покажите трещины и место появления воды; разделите ремонт стены и герметизацию самой проходки.

Считать водозащиту кабеля одновременно огнезаделкой. Уточните назначение преграды и документацию выбранного узла; гидроизоляция сама по себе не подтверждает огнестойкость.

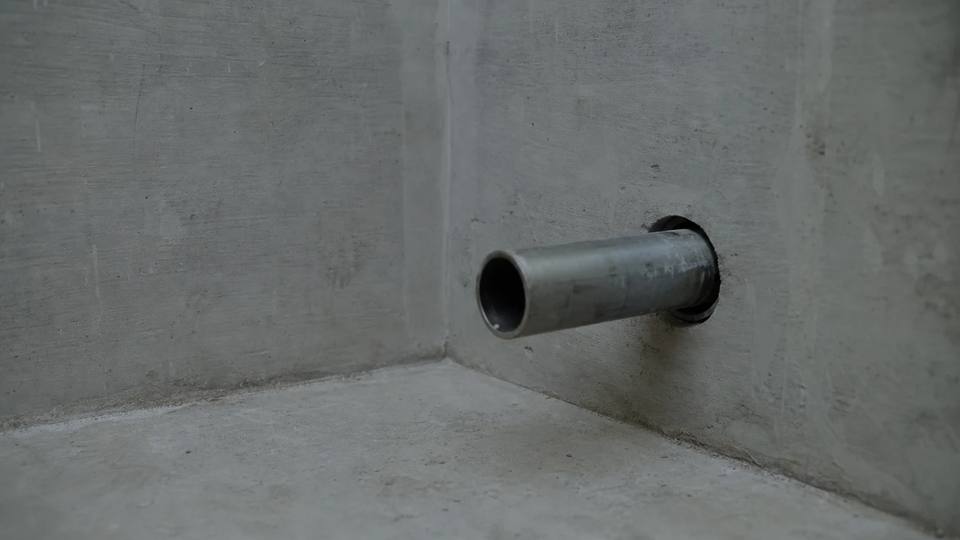

Короткий патрубок в бетонной стене рядом с примыканием к полу — Патрубок у нижней части бетонной ёмкости

Считать покрытие пола готовым уплотнением патрубка. Покажите сам контакт трубы и конструкции; примыкание покрытия и проходка проверяются отдельно.

Источники раздела

DOYMA Curaflex Nova Uno/Uno-T, инструкция04.2025Независимая QA:HTTP200,SHA b49e37f0f7770e172d6a7a8cae0588fb2426ce487e7bf15f0fdb717220c8e458. Конкретный типоразмер/нагрузка выбираются по инструкции. Не подтверждает противопожарные свойства.
Пенетрон-Россия — СТО 6658209531-006-2020, узлы и швыПолучен фрагмент первичного документа; нельзя переносить эту геометрию на подвижный контакт трубы или на неизвестный объём инъекции.

Что уточнить до начала работ

Вопросы и ответы

Труба в отверстии бетонной стены и два свободных круглых отверстия рядом — Зазор вокруг трубы и соседние проходки

Что герметизируют: трубу или гильзу в стене?

При наличии гильзы проверяют контакт труба — гильза и гильза — стена. Если трубы проходят непосредственно через бетонное отверстие,обследуют поверхность отверстия и возможность подходящего уплотнения. Мокрая кромка сама по себе не определяет повреждённый контакт.

Можно ли отремонтировать ввод без отключения трубы?

Такая возможность зависит от сети, доступа и выбранного узла. Существуют разъёмные уплотнения для уже проложенных линий, но это не гарантирует применимость к любой трубе. Ограничения эксплуатации согласуют до составления сметы.

Достаточно ли сообщить диаметр трубы?

Нет: нужен также размер отверстия или гильзы, глубина доступного пространства, материал и состояние поверхностей. Для нескольких линий составляют отдельную ведомость. Если размеры неизвестны, это отмечают в заявке, а не подбирают изделие наугад.

Подойдёт ли один герметик для всех вводов?

Сначала нужно знать устройство проходки, материалы, водную нагрузку и возможные перемещения. Название герметика не описывает весь узел и связь с защитой стены. Решение выбирают как систему по условиям конкретной конструкции.

Можно ли уплотнением закрепить плохо зафиксированную трубу?

Уплотнение и опора выполняют разные функции. В рассмотренной инструкции механическая вставка прямо отделена от опор и фиксирующих точек. Крепление трубопровода нужно проверить самостоятельно, до назначения герметизации.

Почему цена одного ввода отличается от другого?

Влияют размеры, число линий, состояние гильзы, доступ и состав подготовки. Важен и тип расчёта: за готовый узел или за отдельную операцию. Сопоставимая смета показывает типоразмер, комплект материалов, работу и проверку результата.

Гидроизоляция проходки одновременно решает огнезащиту?

Нельзя считать это автоматически выполненным. Требования к водонепроницаемости и противопожарной проходке проверяются отдельно для выбранной конструкции и изделия. В задаче необходимо явно указать, требуется ли подтверждённое противопожарное решение.

Обсудить объект и получить расчёт

Открыть квиз гидроизоляции в отдельной вкладке

Технические источники и документы

Азимут-ВСК: материалы и работа отдельно, шкала объёмовПрочитана таблица подрядчика17.09.2026. Это опубликованные расчётные ставки, не предложение Гидротепа; требования к фактическому основанию и организации работ остаются.
Construction Engineer: опубликованные ставки выполнения гидроизоляцииПрайс назван ценами работ; фасовка материала, конечная толщина и сложность в строках не заданы. Подготовка/праймер указаны отдельными работами. Ставки — бюджетные наблюдения, не предельная смета; два предложения не означают среднюю цену рынка.
Церезит CR 166 A+Б, комплект 32 кгНаличие конкретной партии не резервировалось. Это цена закупки, не стоимость услуги и не верхний предел сметы.
Церезит CR166 — ТО04.2026Независимая техническая QA прочитала актуальный официальный PDF; SHA23546d7aeccb02a8e26d0d305c3e80a970e0290b738b5c178214b9d3333d20a4. Проверка условий фактической конструкции предшествует назначению.
Церезит CR 166 — российская карточка продуктаКраткая карточка продукта не заменяет актуальное ТО 04.2026. Толщину и расход выбирают по категории водного воздействия; для расчётных примеров используется B1-CR166-TDS-2026.
DOYMA Curaflex Nova Uno/Uno-T, инструкция04.2025Независимая QA:HTTP200,SHA b49e37f0f7770e172d6a7a8cae0588fb2426ce487e7bf15f0fdb717220c8e458. Конкретный типоразмер/нагрузка выбираются по инструкции. Не подтверждает противопожарные свойства.
Remmers Kiesol C+ — инструкция отсечки в кладкеПолное чтение сохранено в каноническом брифе от 17.09.2026; текущая задача не назначает этот продукт и не переносит зарубежные численные нормы.
Пенетрон, ведро 25 кгНаличие конкретной партии не резервировалось. Это цена закупки, не стоимость услуги и не верхний предел сметы. Товар обозначен «до тонны»: модель действует только при числе25кг упаковок меньше40; при40 и выше ставку заново подтверждают.
Пенетрон, ведро 25 кгНаличие конкретной партии не резервировалось. Это цена закупки, не стоимость услуги и не верхний предел сметы.
PENETRON — назначение кристаллической обработки бетонаМеждународная карточка. Численные параметры российского продукта и назначение конкретному объекту проверяются отдельно. Прочитана полная карточка.
Пенетрон-Россия — СТО 6658209531-006-2020, узлы и швыПолучен фрагмент первичного документа; нельзя переносить эту геометрию на подвижный контакт трубы или на неизвестный объём инъекции.
Пенекрит, ведро 25 кгНаличие конкретной партии не резервировалось. Это цена закупки, не стоимость услуги и не верхний предел сметы. Товар обозначен «до тонны»: модель действует только при числе25кг упаковок меньше40; при40 и выше ставку заново подтверждают.
Пенекрит, ведро 25 кгНаличие конкретной партии не резервировалось. Это цена закупки, не стоимость услуги и не верхний предел сметы.

Церезит CR 166 A+Б, комплект 32 кгНаличие конкретной партии не резервировалось. Это цена закупки, не стоимость услуги и не верхний предел сметы.
Sika Injection-201 CE, техническое описание, февраль 2021Прочитан PDF. Белорусская редакция, не подтверждение доступности продукта в России. Не используется как норма расхода по погонному метру.

Гидроизоляция вводов коммуникаций

Новая проходка или течь вокруг действующей линии

Труба, гильза и окружающая стена
